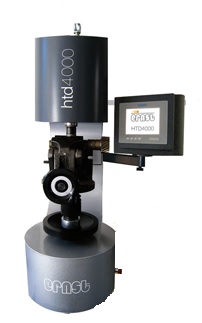

HTD1500 / HTD 4000

Technische Daten
Modell HTD 1500 HTD 4000
Prüfkraft 100-1500 kgf 200-4000 kgf
Eindringkörper Hartmetallkugel Hartmetallkugel
Dimensionen Prüfraum Tiefe: 335 mm
Höhe: 315 mm
Tiefe: 335 mm
Höhe: 315 mm
Prüfbereich /
Effektive Einsatztiefe
0,05 - 1,3 mm bei
550/525 HV
0,4 - 2,7 mm bei
550/525 HV
Min. Probendurchmesser 10 mm 10 mm
Maximale Messtoleranz ±5 % ±5 %
Prüfzeit 30 – 60 s abhängig von der aufgebrachten Last in Abhängigkeit von der Einsatztiefe 30 – 60 s abhängig von der aufgebrachten Last in Abhängigkeit von der Einsatztiefe
Normen und Zertifizierungen ASTM E-18, ISO 6508 ASTM E-18, ISO 6508
Ausgabeschnittstellen USB - Ethernet USB - Ethernet
Gewicht ca. 450 kg ca. 450 kg
Anzeige - 8,4” Touchscreen-Display
- Anzeige in "mm" und "Vickershärte", mit der Möglichkeit, einen oder mehrere Eindring- und Härtepunkte auszuwählen
- Sofortige Anzeige der schematischen Kurve der Einsatztiefe
- Schematische Kurve mit dem Wert der Dicke bei der vorher festgelegten Härte
- Statistiken und Kurvenüberlagerung
- 8,4” Touchscreen-Display
- Anzeige in "mm" und "Vickershärte", mit der Möglichkeit, einen oder mehrere Eindring- und Härtepunkte auszuwählen
- Sofortige Anzeige der schematischen Kurve der Einsatztiefe
- Schematische Kurve mit dem Wert der Dicke bei der vorher festgelegten Härte
- Statistiken und Kurvenüberlagerung

Product video

Product description

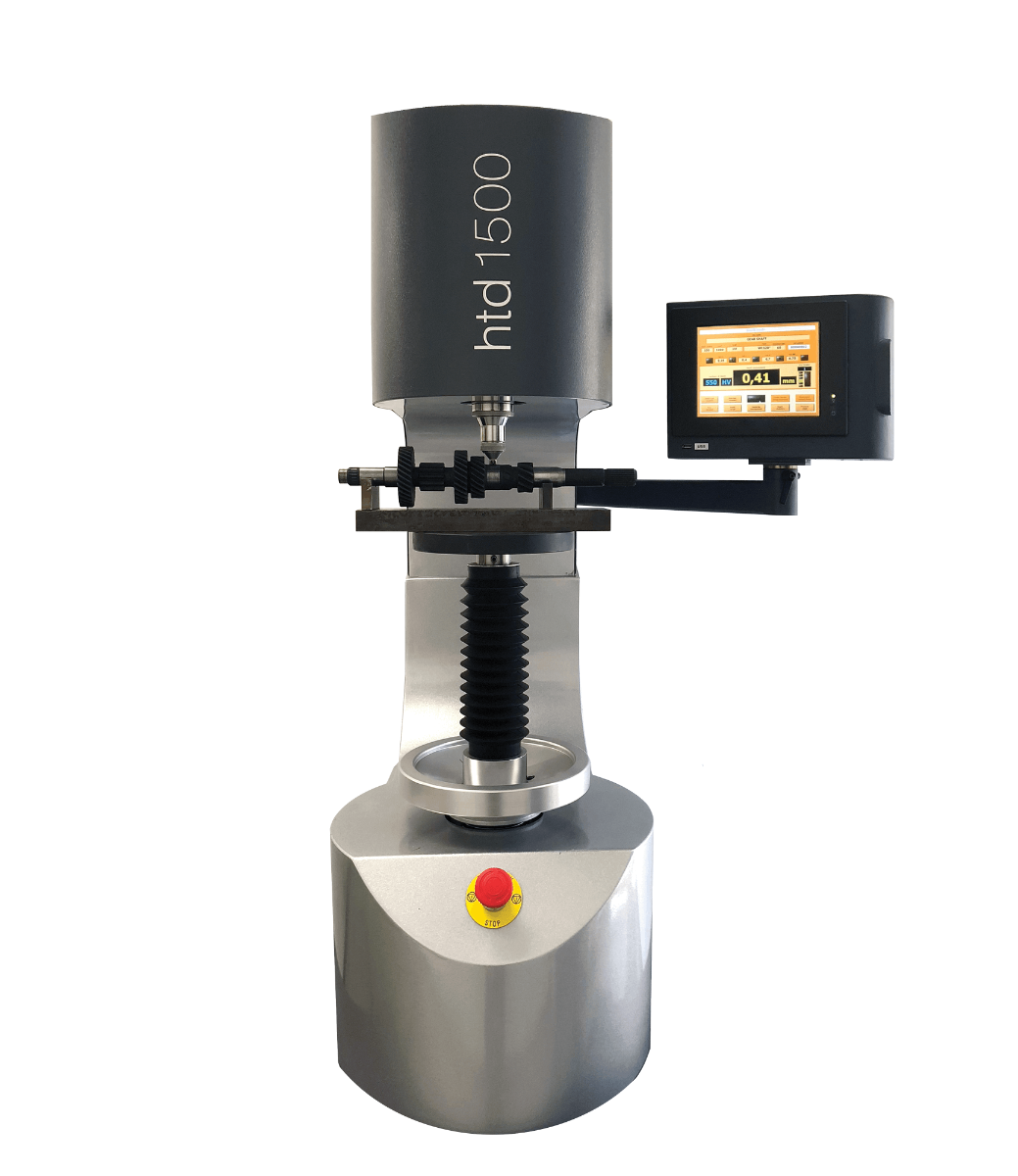

HTD 1500 Prüfgeräte

Mit dem HTD kann die Qualität des Wärmebehandlungsprozesses untersucht werden ohne aufwändige Probenpräparation! Mit nur einem Härteeindruck, mittels patentiertem Messverfahren, erhalten Sie sofort eine Rückmeldung, ob die erwünschte Einhärtetiefe Ihren Vorgaben aus dem Härteprozess entspricht!

Härte-Kraft-Kurven werden mithilfe der HTD1500- und HTD4000-Systeme schnell und zerstörungsfrei vermessen. Diese Systeme ermöglichen die Messung von Eindringtiefen von 0,05 mm bis 1,3 mm bzw. 0,4 mm bis 2,7 mm. Durch die Anwendung eines speziellen Auswertealgorithmus können diese Kurven genutzt werden, um die Einsatzhärte von wärmebehandelten, aufgekohlten und gehärteten Oberflächen präzise zu bestimmen. Die Reduzierung der Prüfdauer auf nur 1 Minute trägt gleichzeitig zur Erhöhung der Produktionsleistung bei.

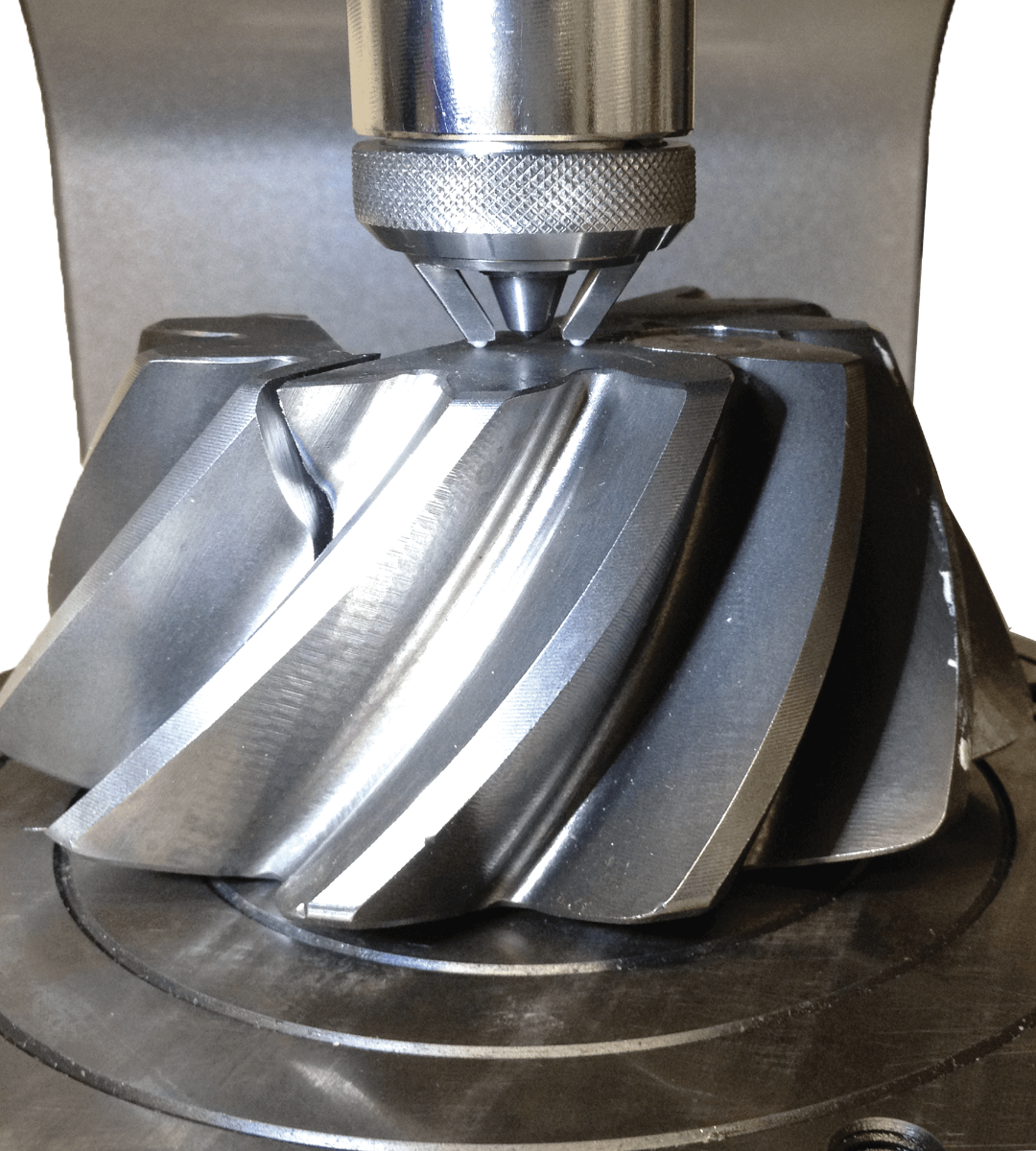

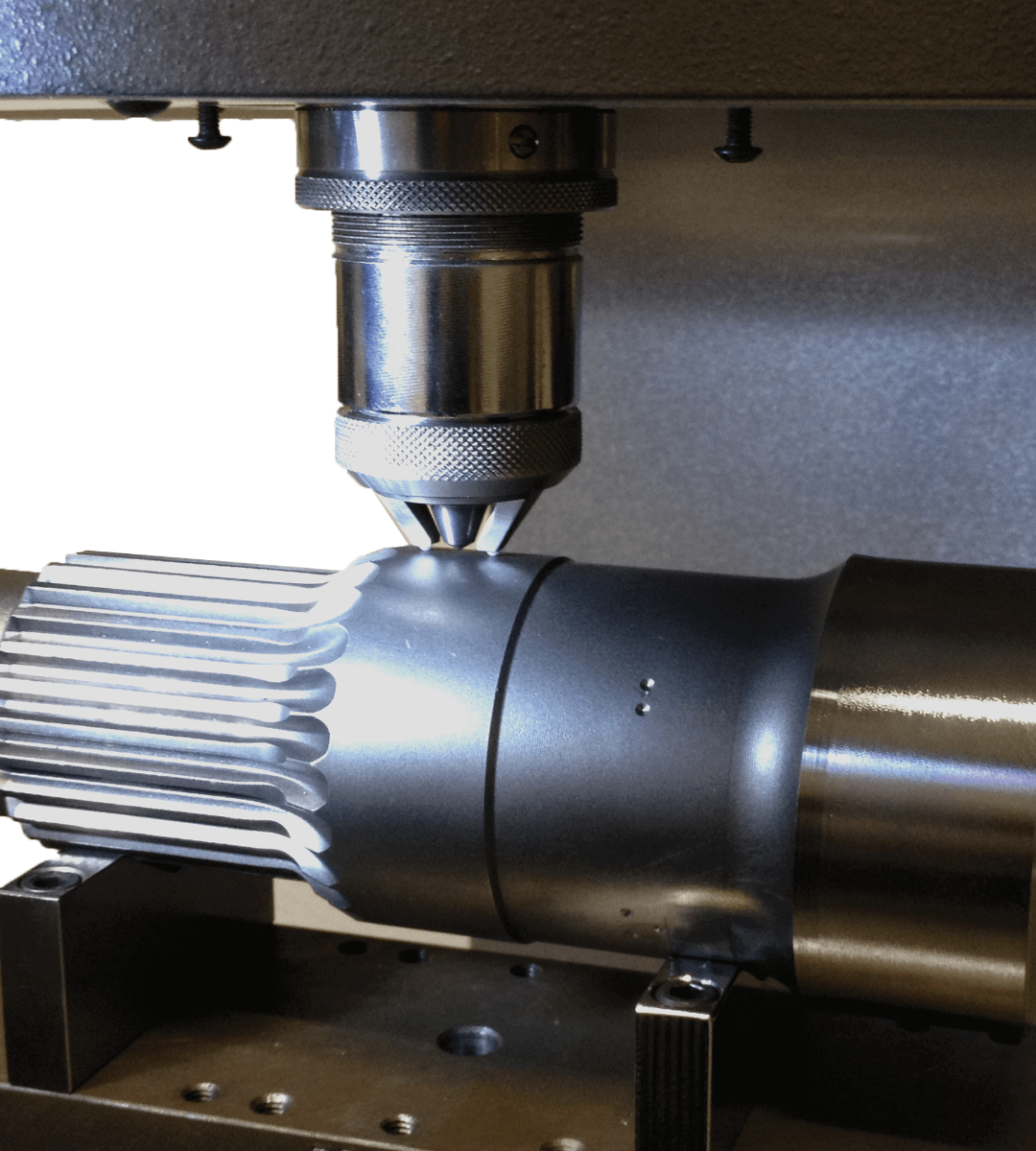

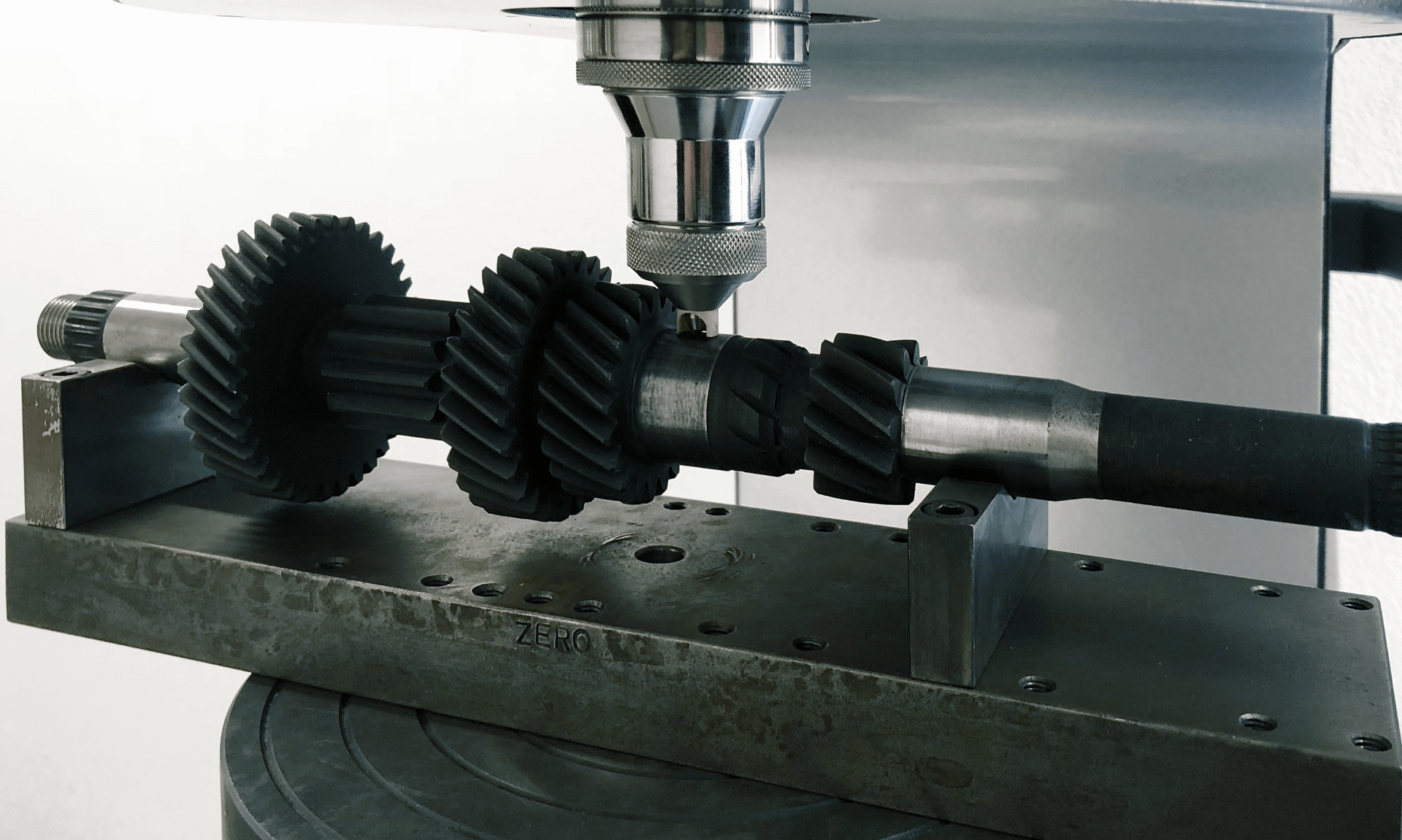

Das HTD wurde speziell für die Anforderungen der Kontrolle in der Wärmebehandlung entwickelt. Es verfügt über ein Stativ und kann Messungen an großen Prüflingen bis zu 315 mm Höhe und 335 mm Tiefe durchführen. Die Bedienung erfolgt sehr anwenderfreundlich über ein Touchdisplay.

Vorteile des HTD:

  • Prüfdauer wird erheblich reduziert
  • Keine zusätzlichen Geräte zur Probenvorbereitung notwendig
  • Das Werkstück wird nicht zerstört und somit auch
    Material eingespart
  • Es können gesamte Produktionschargen in der Serienfertigung effizient geprüft werden

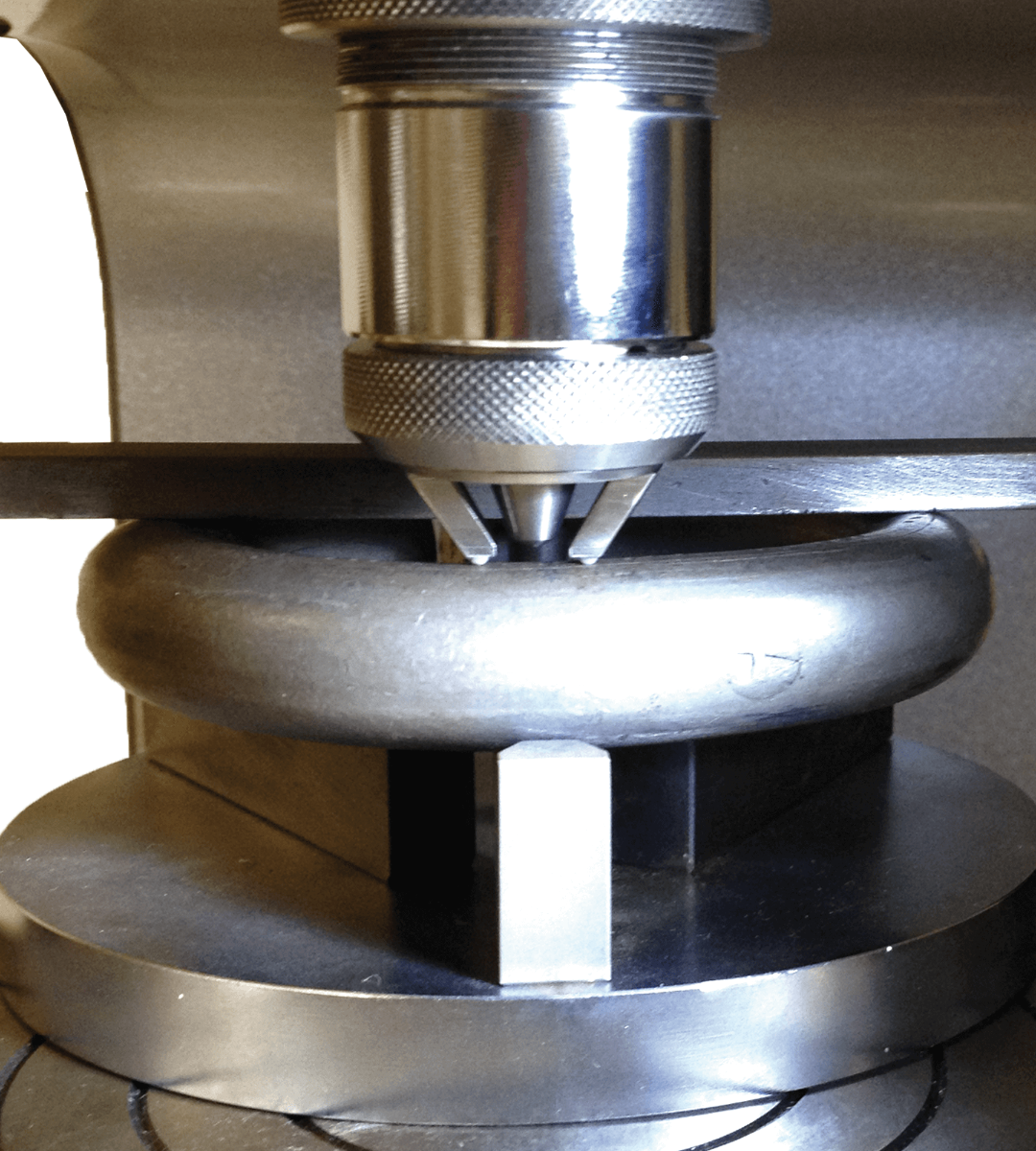

  • Messungen werden nicht durch Krümmung oder Biegung des Werkstückes beeinträchtigt
  • Zuverlässige Messergebnisse, die nicht vom Bediener
    beeinflusst werden können
  • Optimierung der Prozesskontrolle bei der Wärmebehandlung in Echtzeit
  • Überprüfung der Homogenität der Wärmebehandlung
  • Schnelle und einfache Einstellung der Ofenparameter
