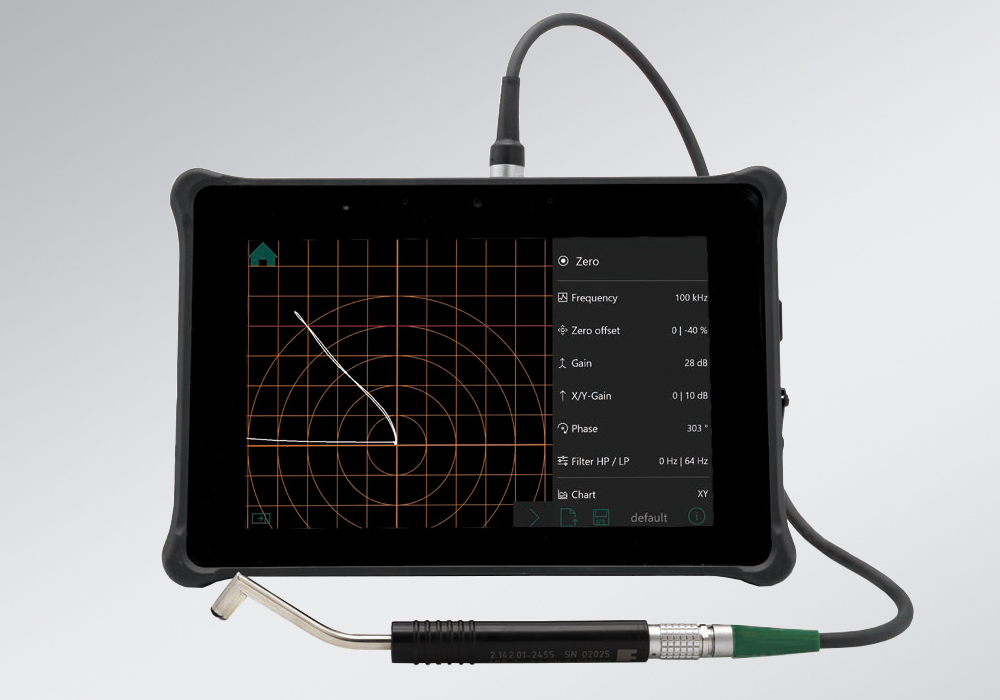

TCM 2.142

Technische Daten
Display: 8.0“ Touchbildschirm, 1280 x 800, 800 Nits Sonnenlichtlesbar
Wechsel zwischen Finger- und Handschuhbedienung
Schutz: IP 66, 1.8 m Fallhöhe
Gewicht: 1,3 kg
Maße: 227 mm (L) x 150 mm (W) x 40 mm (H)
Temperatur: -20 °C to +50 °C
Versorgung: Akkulaufzeit: 6h
Kamera: Rückseitenkamera mit 8.0 MP, Frontkamera 2.0 MP
Speicher: 128 GB SSD
Schnittstellen: 19-pin LEMO, Thunderbolt 4, USB 3.2 Gen2 (type C), microSD Leser
Audio: Audioeingang, - ausgang (Kombianschluss)
Dokumentation: Speichern/Exportieren von Rohdaten, Screenshots, Berichte
Integrierte Hilfe: Finde Informationen in jeder Einstellung und jedem Dialog für eine schnelle und sichere Bedienung
Sprachen: Englisch, Deutsch, Spanisch, Chinesisch, Tschechisch, Italienisch, Französisch
Produkteigenschaften TCM-Prüfkanal
Frequenzbereich 4 Hz – 20 MHz einstellbar in 1 Hz Schritten
Mehrfrequenz Bis zu 8 Frequenzen parallel
Mix von zwei Frequenzen zur Reduzierung von Störsignalen
Filter Tiefpass- und Hochpassfilter 1 Hz – 20.000 Hz
Gain -20 dB bis +120 dB in 0,1 dB Schritten
Phase 0 – 360° in 0,1° Schritten
X- und Y-Gain 0 – 60 dB in 0,1 dB Schritten
X/Y Offset -50/+50 in 5 % Schritten
Sondenerkennung Automatische Einstellung des Eingangsverstärkers
und maximalen Ausgangsstromes
Vorverstärker -18, -12, -6, 0, 6, 12, 18, 24, 30, 36 dB
Max. Ausgangsstrom 400 mA (peak), 10 V peak-peak
Datenauflösung 32 bit
Samplingrate Bis zu 40.000 Werte/s
Nachleuchten 0,1 – 60 Sekunden, Unendlich, Rot-Sync
Diagramme x/y, t, x/y + t, C-Scan
Schwellen Linie, Kreis, Box, Sektor
Freeze-Modus Signal einfrierbar: Parameter wie Gain
Phase weiterhin veränderbar
Dokumentation Bericht kann angepasst und als PDF gespeichert werden
Screenshots als PNG aufnehmen
Aufzeichnung von Rohdaten und nachträgliches Laden für
weitere Anpassungen
Automatische Dokumentation aller relevanten Wirbelstromparameter
Arraytechnologie Bis zu 512 Sondenelementen

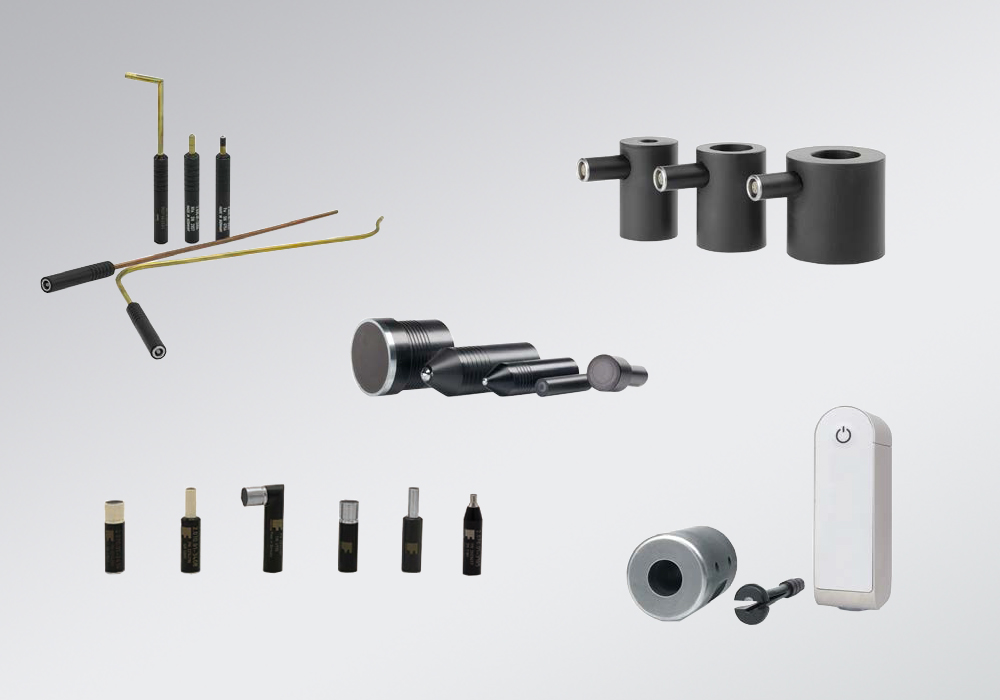

Unterstützte Sonden Rotierköpfe und Sonden (5 – 24 V)
Alle transformatorischen Sonden wie Absolut-, Differenz- und weitere
parametrische Sonden ähnlich den DEFECTOMETER-Sonden
Brückensonden (Einstellbarer Widerstand 5, 25, 50, 100, 200 Ω)
Sonden von anderen Herstellern funktionieren mit dem TCM
Leitfähigkeitsmessung Frequenz 60, 120, 240, 480 kHz
Leitfähigkeitsmessung
Genauigkeit
+/- 0,7 % des Messwertes bei 60 kHz, 14 mm Sonde
Leitfähigkeitsmessung Auflösung +/- 0,1 % des Messwertes
Leitfähigkeitsmessung
Messbereich
0,5 bis 65 MS/m (1-112 % IACS)
Assistenten Auto-Set Assistent für
- Absolutsonden und die Lift-Off Einstellung
- Einstellung von Filtern für die Nutzung von Rotiersonden
Erfüllte Normen DIN EN ISO 15548

Product description

Für die mobile Prüfung sind häufig verschiedene Prüfsysteme erforderlich. In der neuen TCM-Plattform vereint FOERSTER nun die etablierten Produkte zur Prüfung mit Wirbelstrom. In einem einzigen Gerät sind die tief eindringende Niederfrequenzprüfung (LF) mit DEFECTOSCOP zur Restwandstärkeprüfung sowie die Hochfrequenzprüfung (HF) des DEFECTOMETER zur Detektion kleinster Risse integriert.

Auch die Leitfähigkeitsmessung von nicht ferromagnetischen Materialien deckt die TCM-Plattform ab. Über die intuitive Touch-Oberfläche können Sie die einzelnen Anwendungen auswählen. Die automatische Sondenerkennung hilft Ihnen dabei, die optimalen Prüf- und Messparameter zu wählen, um beste Ergebnisse zu erzielen.

Die folgenden Software-Module sind sowohl einzeln als auch in Kombination erhältlich!!

Verfügbare Software-Module:

DEFECTOSCOP:

  • Universelle Wirbelstromprüfung für rotierende und HF-, NF-Anwendungen:

Lösen Sie verschiedenste Prüfaufgaben mit eigenen oder von FOERSTER angepassten Sensoren

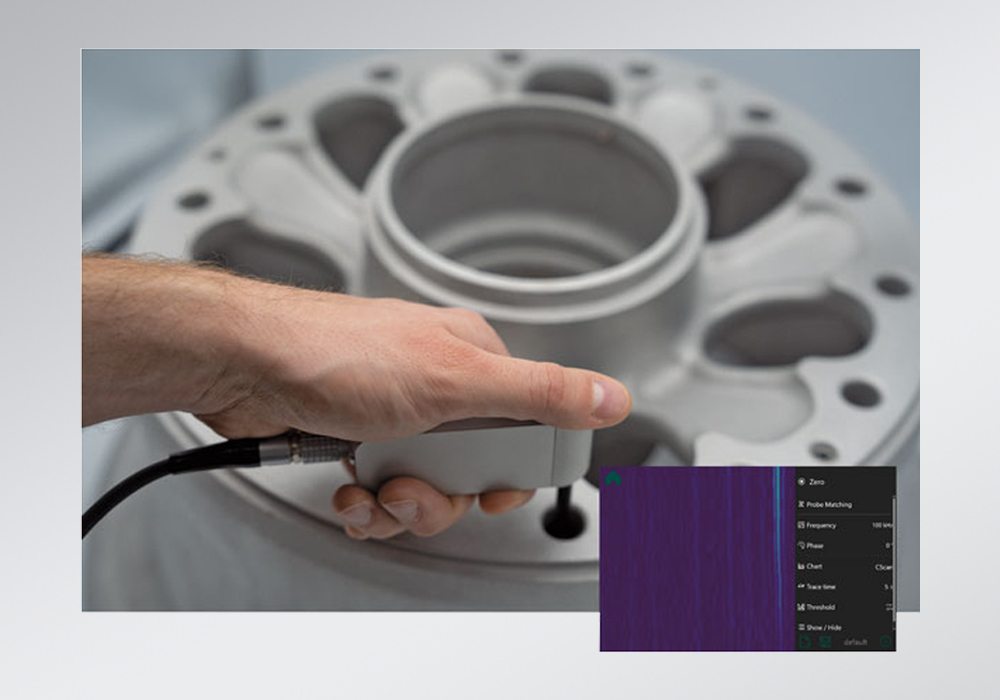

  • C-Scan:

Die Daten der Handrotiersonde können in einem hochaufgelösten C-Scan dargestellt werden

  • Mehrfrequenzprüfung mit bis zu 8 Frequenzen:

Prüfen Sie in einer Bewegung verschiedene Materialtiefen auf Ungänzen oder reduzieren Sie Störsignale mit dem Frequenzmixing

  • Nachbearbeitung eingefrorener Wirbelstromdaten:

Bearbeiten Sie am stehenden Wirbelstromsignal Parameter wie Gain, Phase, Hochpass- und Tiefpassfilter

  • Flexible Sondenwahl:

Verbinden Sie verschiedenste Sensoren wie parametrische, transformatorische oder Brückensonden

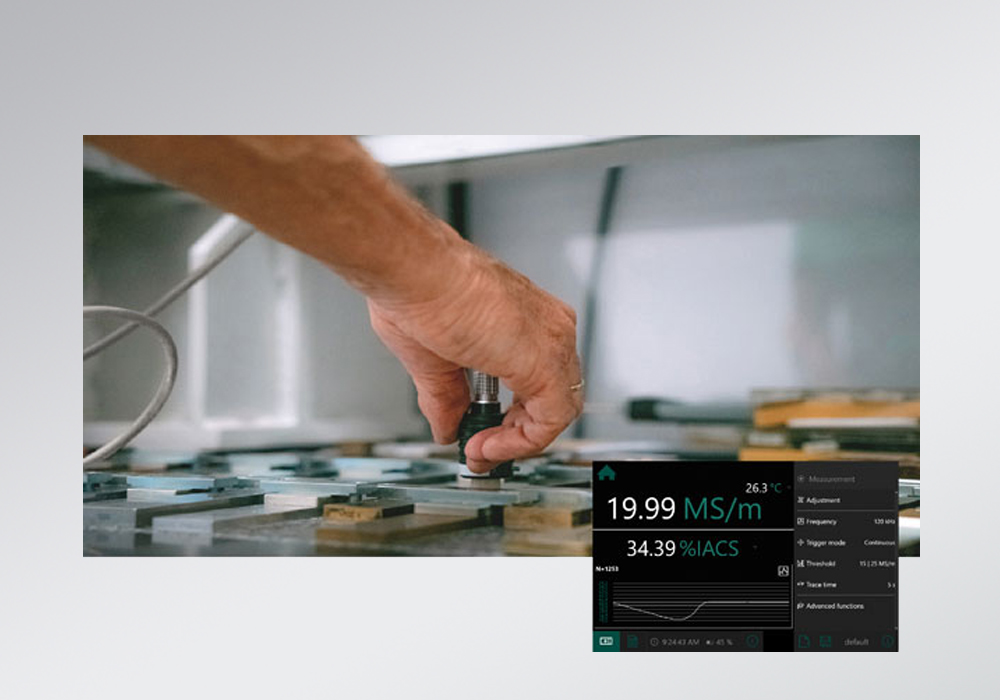

SIGMATEST:

  • Großer Frequenzbereich:

Ermöglicht die Messung unterschiedlicher Materialstärken

  • Abgeschirmte Sonden:

Diese dienen zur Vermeidung von Kanteneffekten

  • Reduzierter Verschleiß:

Eigens dafür konzipiert wurden die langlebigen Sonden mit Titanschutz

  • Einfache Handhabung:

Automatische Erkennung der Sonden und Laden der Kalibrierkurven

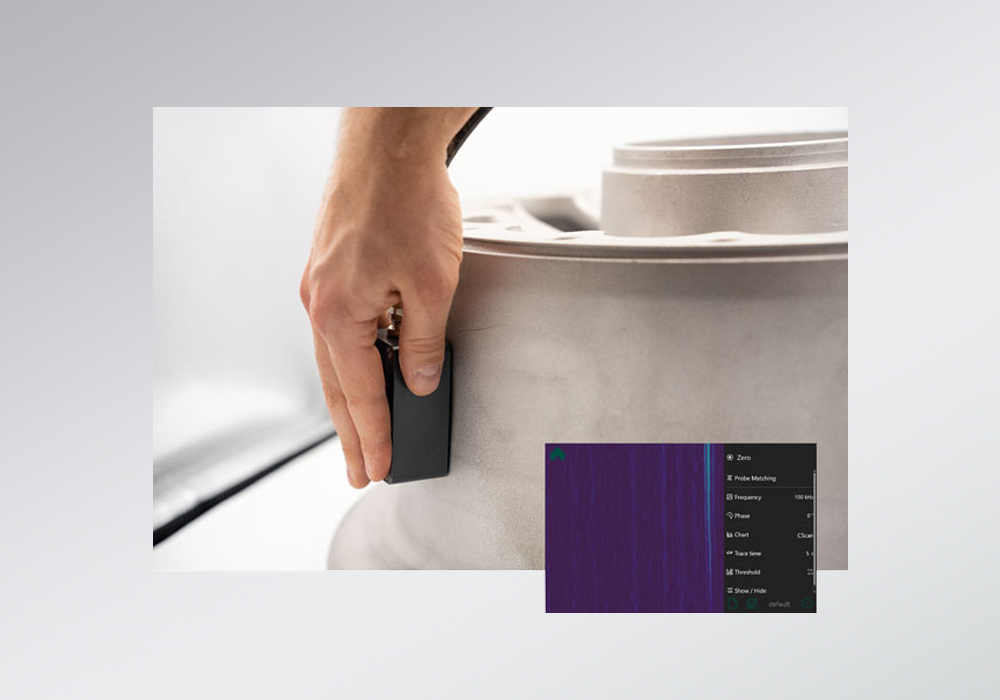

ECA (Eddy Current Array):

  • Großflächige Prüfung:

Prüfung mit bis zu 512 Sondenelementen parallel

  • Einfache Handhabung:

Automatische Erkennung der Sonden und Einstellung aller relevanten Hardwareparameter

  • Lokalisierung von Ungänzen:

Ortsaufgelöste Wirbelstromdaten für eine positionsgenaue Fehlererkennung

  • 100% Dokumentation:

Speichern der Wirbelstrombilder als PNG möglich
