FF85 CT
| Prüfteil Ø: | max. 1000 mm |
| Prüfteilhöhe: | <= 1840 mm |
| Prüfteilgewicht: | max. 400 kg |
| Bauteilgröße: | klein, mittel, groß |
| Fehlergröße: | < 1 mm, > 1 mm |
| Betriebsmodi: | 3D, 2D/3D |
| Fokus-Detektor-Abstand (FDD): | <= 2050 mm |
| Röntgenröhre: | bis 600 kV Minifokus bis 300 kV Mikrofokus |
| Detektoren: | Flat-Panel-Detektoren und/oder Yxlon Zeilendetektor CTScan 3 |
| Manipulation: | 7 Präzisionsachsen, Granitbasis |
| Sonderachse: | Virtuelle Drehachse, zur drastischen Reduktion der Rüstzeit bei asymetrischen Prüfteilen |
| CT-Modi | Kegelstrahl-CT, Helix-CT, virtuelle Rotationsachse, Messkreiserweiterungen, |
| Volumenausschnitt, QualityScan, QuickScan | |
| Anwendungen: | * Material- und Strukturanalyse in Forschung und Entwicklung, * Erstmusterprüfung, * Dimensionelle Messtechnik, * Wandstärkenanalyse, * Kleinserienprüfung, * Fehleranalyse, * Montageprüfung, * Digitalisierung, * Segmentierung |
Produktvideo
Produktbeschreibung
FF85 CT Highlights:
- Umfangreiches Applikationsspektrum von MikroCT bis Hochenergie-CT durch Zwei-Röhren-Konfiguration, Flach- und Zeilendetektor
- Großer Prüfraum durch verschiedene Messkreiserweiterungen, Helix- und Dual-Helix-CT-Techniken
- Granitbasis für Temperaturstabilität und präzise Manipulation
- Maximale Vielseitigkeit durch bis zu sieben Manipulationsachsen
- Intuitives Geminy User-Interface mit Touchscreens für einfache Bedienung des System
Für welche Anwendungen eignet sich das FF85 CT?
- Material- und Strukturanalyse in Forschung und Entwicklung
- Erstmusterprüfung
- Dimensionelle Messtechnik
- Wandstärkenanalyse
- Kleinserienprüfung
- Fehleranalyse
- Montageprüfung
- Digitalisierung
- Segmentierung
Hohe Energie. Hohe Auflösung. Maximale Vielseitigkeit.

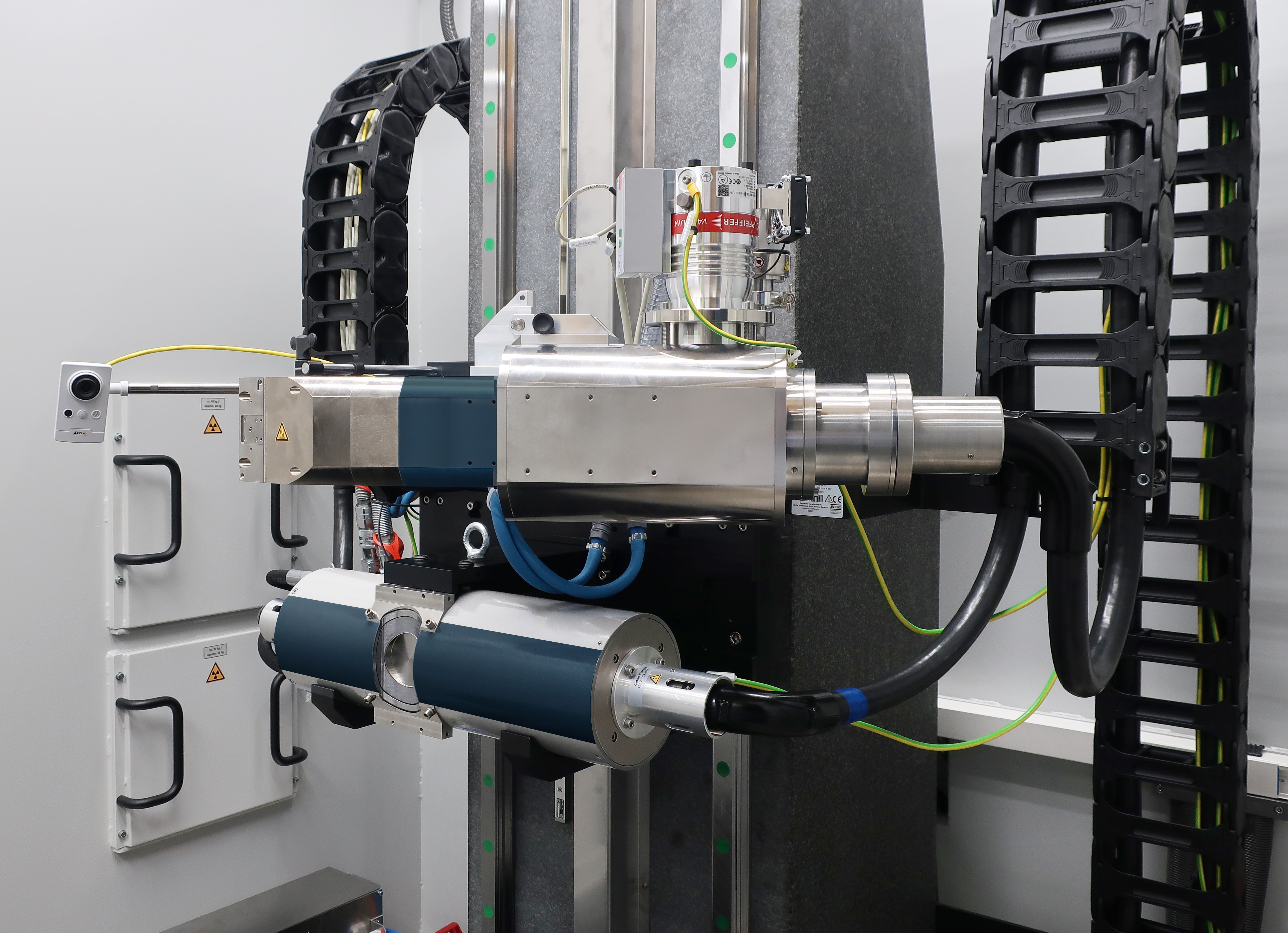

Ob kleine oder große Teile: Dank der möglichen Kombination von zwei Röntgenröhren mit einem geräumigen Flachdetektor (DDA – digital detector array) und einem Zeilendetektor (LDA – line detector array) ist das FF85 CT für eine Vielzahl an Aufgaben gerüstet. Während die Minifokusröhre mit ihrer hohen Energie von bis zu 600 kV die richtige Lösung für große und dichte Teile ist, gewährt die Mikrofokusröhre (bis zu 300 kV) detaillierte Einblicke in innere Strukturen kleiner Bauteile. Der nahtlose Wechsel zwischen 2D-Radioskopie, 3D-Kegelstrahl- und Fächerstrahl-CT sorgt für außerordentliche Flexibilität und ermöglicht die Erstellung individueller Prüfprozesse.

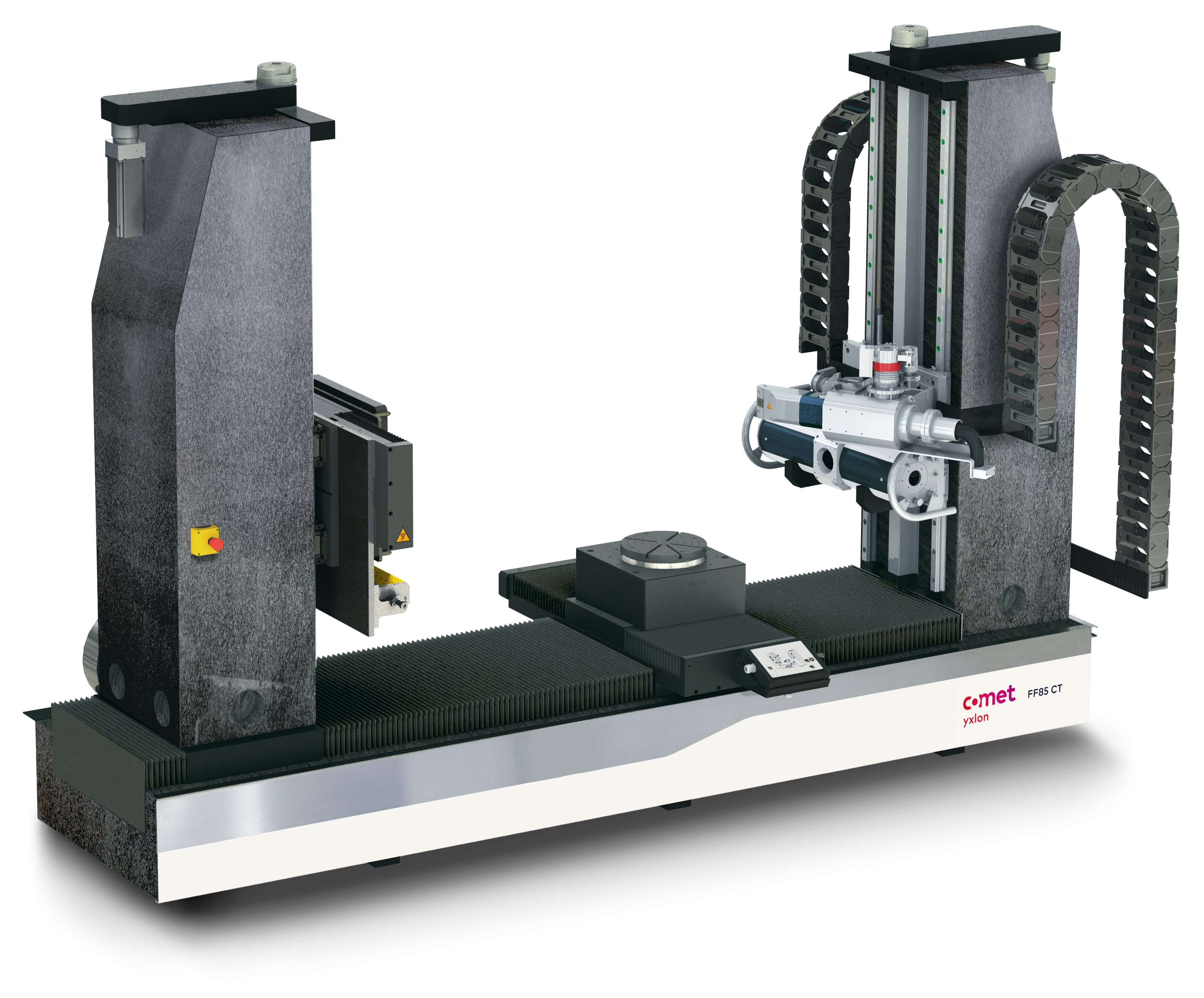

Granitbasierter Manipulator
Ein weiterer Baustein, der zur erstklassigen Leistung des FF85 CT beiträgt, ist der solide Manipulator auf Granitbasis. Seine Temperatur- und Formstabilität sorgt für die extreme Präzision und Lebensdauer des Systems.
Verschiedene Trajektorien für maximale Flexibilität

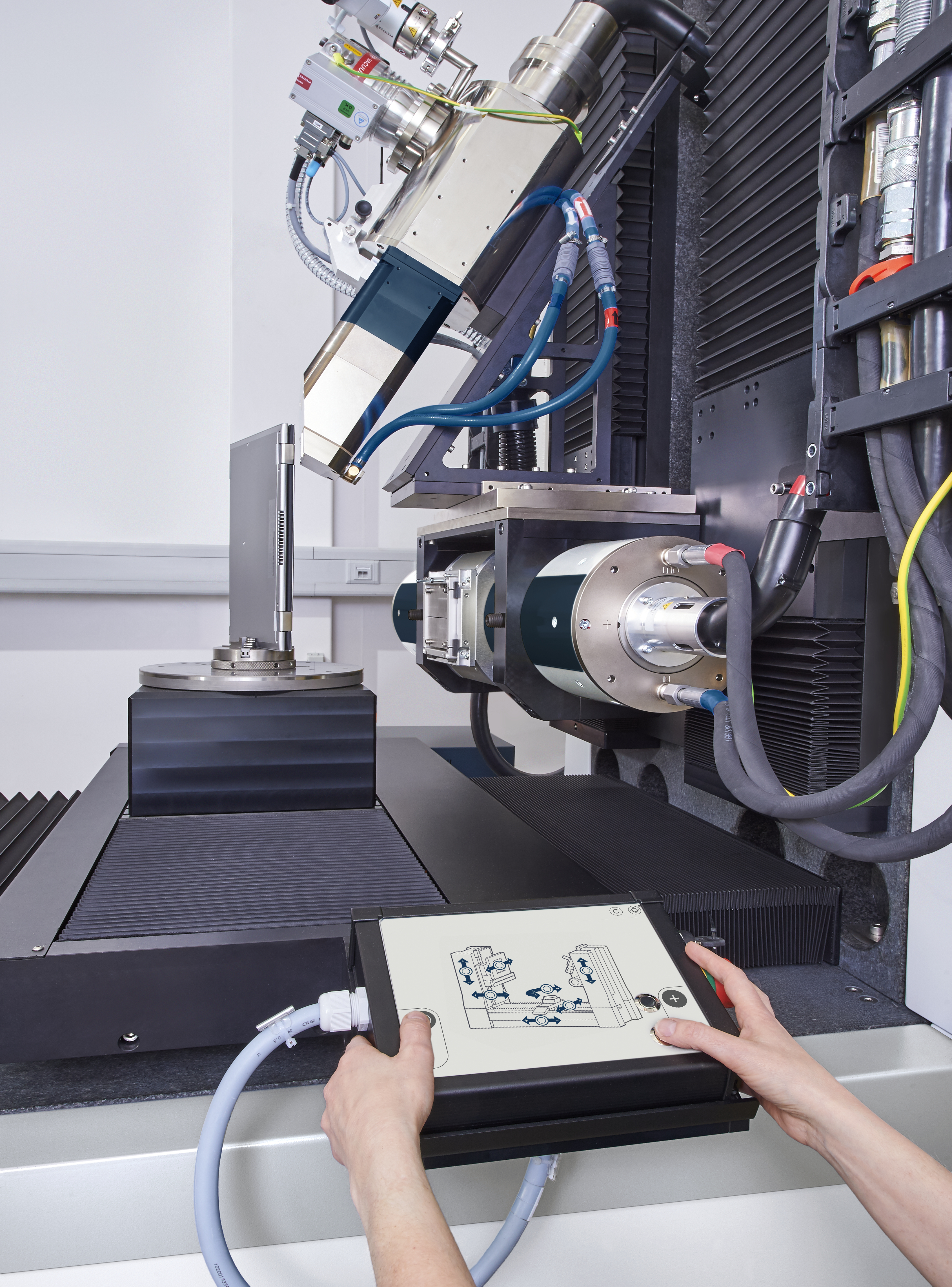

Mit grafischen Symbolen und vielen automatisierten Funktionen macht die intuitive Bedienoberfläche Geminy die Handhabung einfach – unabhängig vom Erfahrungsstand des Nutzers. Gleichzeitig bietet sie vielfältige Funktionen für Flexibilität bei Teilegrößen und Prüfaufgaben, z.B. durch CT-Trajektorien wie HeliExtend (Helix-CT-Scan und Rekonstruktion), horizontale und vertikale Messkreiserweiterungen, eine virtuelle Rotationsachse und die bekannten Quick/Qualityscans. Bildverbesserungstools wie ScatterFix 2.0, Strahlaufhärtungskorrektur (beam hardening reduction / BHC) oder Metall-Artefakt-Reduktion (metal artifact reduction / MAR) reduzieren oder eliminieren Streustrahlung oder Artefakte im Bild.
Comet Yxlon Zeilendetektor CTScan 3
Comet Yxlon hat den Zeilendetektor CTScan 3 für spezielle Kundenanforderungen und besonders anspruchsvolle Applikationen entwickelt. Mit einem beispiellosen Signal-Rausch-Verhältnis und einem Pixelabstand von 254 μm ist der CTScan 3 die Lösung für die kristallklare Prüfung von großen und/oder dichten Bauteilen. Er ist für den Betrieb mit bis zu 600 kV ausgelegt und reduziert unerwünschte Streustrahlung, bietet rauscharme Elektronik und hocheffiziente Szintillatoren.
