XE - S
AutomobilindustrieLuft- und RaumfahrtGussteileStahl/Metall Industrie
| Technische Daten | XE -S | ||
|---|---|---|---|
| KABINE | |||

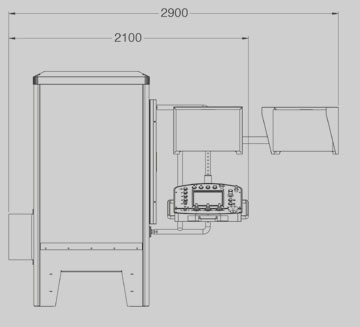

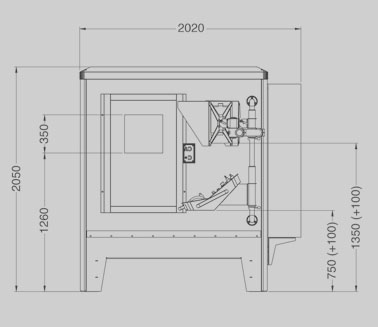

| Abmessungen (B x T x H) | Siehe Layout | ||
| Installationsbereich | 3500 x 3500 mm (im Falle von Konsolen mit zwei Monitoren) |
||
| Gewicht | 2200kg | ||
| Abmessungen der Ladetür | 600 x 950 mm | ||
| MANIPULATOR | |||
| Max. Geschw. der Achsen | 10 m/min | ||
| Horizontale Achse | 400mm | ||
| Vertikale Achse | 600mm | ||
| Neigungsachse | ± 45° | ||
| Rotationsachse | ± 360° | ||
| RÖNTGENSYSTEM | |||
| MINIFOKUS | |||
| Röntgenquelle | 160kV | 225kV | |
| Brennfleck * | d= 1,2mm Leistung= 500W |
d= 0,4 / 1 mm Leistung= 800 / 1800W |
|
| MICROFOKUS | |||
| Röntgenquelle | 150kV | ||
| Brennpunkt * | Von 5μm mit 4W Leistung bis zu 50μm mit 75W Leistung |
||
| ERFASSUNGSSYSTEM | |||
| Flachdetektor* | 8'' / ADC 16 bit / Pixel 200μm | ||
| INSPEKTIONIERBARES VOLUMEN | |||
| Maximale Größe (Ø x H) | 420 x 600 mm | ||
| Maximales Objektgewicht | 20kg | ||
| Typ / Leistung | 230V 50/60Hz 1P+N+PE / 4kVa | ||
| * breite Palette je nach Bedarf verfügbar |
Produktbeschreibung
Die XE-S-Kabine ist die kleinste der Serie: vielseitig und modular ermöglicht sie es, zu einem späteren Zeitpunkt verschiedene Komponenten und zusätzliche Funktionen im Vergleich zur ursprünglichen Konfiguration zu installieren, um sich an die neuen Bedürfnisse Ihres Unternehmens anzupassen.
In der Grundkonfiguration ist es mit der Minifokus-Röntgenröhre 160kV "AION" von Gilardoni ausgestattet, kann aber auch mit anderen Minifokus-Röhren bis 225 kV oder einer Mikrofokus-Röhre für hochauflösende Analysen von kleinen Bauteilen oder mit Details von wenigen Mikrometern ausgestattet werden.
Die Verwendung eines digitalen Detektors für die Bildaufnahme, zusammen mit modernster Verarbeitungssoftware und eigenen Filtern, ermöglicht es, BILDER HOHER QUALITÄT zu erhalten.
Das robuste 5-Achsen-Manipulationssystem verwendet bürstenlose Motoren mit Multiturn-Absolutwertgebern, die den Einsatz ohne Rücksetzvorgang nach dem Einschalten oder Wiederherstellen des Systems ermöglichen.
