XE - XL / XE - XXL
AutomobilindustrieLuft- und RaumfahrtGussteileStahl/Metall Industrie
| Technische Daten | XE - XL / XE-XXL | ||
|---|---|---|---|
| KABINE | |||

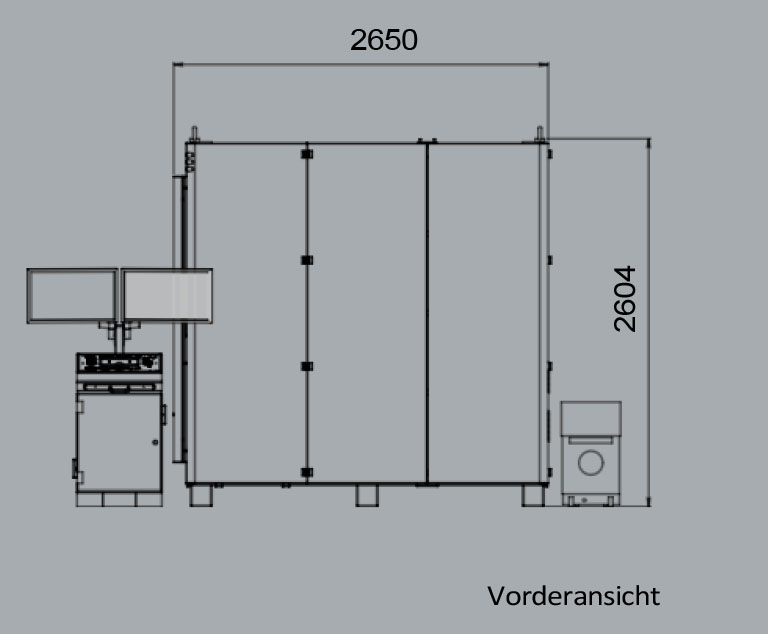

| Abmessungen (B x T x H) | Siehe Layout | ||
| Installationsbereich | 5000 x 5500mm | ||
| Gewicht | 6500kg | ||

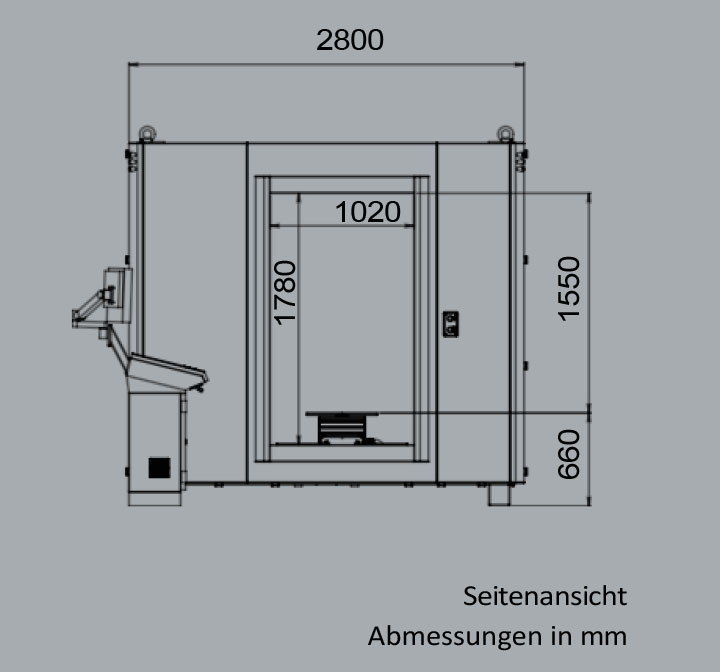

| Abmessungen der Ladetür | 1020 x 1780mm | ||
| MANIPULATOR | |||
| Max. Geschw. der Achsen | 12m/min | ||
| Horizontale Achse | 1000mm | ||
| Vertikale Achse | 1500mm | ||
| Neigungsachse | ± 30° | ||
| Rotationsachse | ± 360° | ||
| RÖNTGENSYSTEM | |||
| MINIFOKUS | |||
| Röntgenquelle | 160kV | 225kV | |
| Brennfleck * | d= 1,2mm Leistung 500W |
d= 0,4 / 1,0mm Leistung 800/1800W |
|
| MICROFOKUS | |||
| Röntgenquelle | 150kV | ||
| Brennfleck * | Von 5μm mit Leistung 4W Bis 50μm mit Leistung 75W |
||
| ERFASSUNGSSYSTEM | |||
| Flachdetektor* | 8'' - 16'' / ADC 16 bit / Pixel 200 | ||
| INSPEKTIONIERBARES VOLUMEN | |||
| Maximale Größe (Ø x H) | 1000 x 1500/1200x2000 mm | ||
| Maximales Objektgewicht | 120kg | ||
| Typ / Leistung | 400V 50/60Hz 3P+N+PE / 5kVa | ||
| * breite Palette je nach Bedarf verfügbar |
Produktbeschreibung
XE-XL ist das geräumigste System von Gilardoni, wobei die Merkmale der Vielseitigkeit und Modularität, die alle unsere Röntgensysteme auszeichnen, erhalten bleiben.
Der große Inspektionsbereich und eine Bleischutzabschirmung für bis zu 225 kV sind perfekt für die Inspektion einer Vielzahl von Objekten mit großen Abmessungen geeignet.
In seiner Grundkonfiguration ist es mit MINIFOKUS einer Röntgenröhre 160kV oder 225 kV ausgestattet, kann aber gleichzeitig mit einer MICROFOKUS Röhre für die hochauflösende Analyse von kleinen Bauteilen oder mit Details von wenigen Mikrometern ausgestattet werden.
Durch den Einsatz eines digitalen Detektors für die Bildaufnahme, zusammen mit modernster Verarbeitungssoftware und eigenen Filtern, können qualitativ hochwertige Bilder erzielt werden.
Das robuste 7-Achsen-Manipulationssystem mit absoluten Multiturn-Encodern ermöglicht den Einsatz des Geräts ohne Rückstellung nach dem Abschalten oder der Systemwiederherstellung.
Die zusätzliche Funktion X-WIDE VIEW ermöglicht die Vergrößerung des Sichtfelds auf bis zu 16'', selbst bei 8''-Sensoren.
